參考標準： GB/T 50312 、YD/T 1019、ISO/IEC 11801 、ANSI/TIA-568.2-D

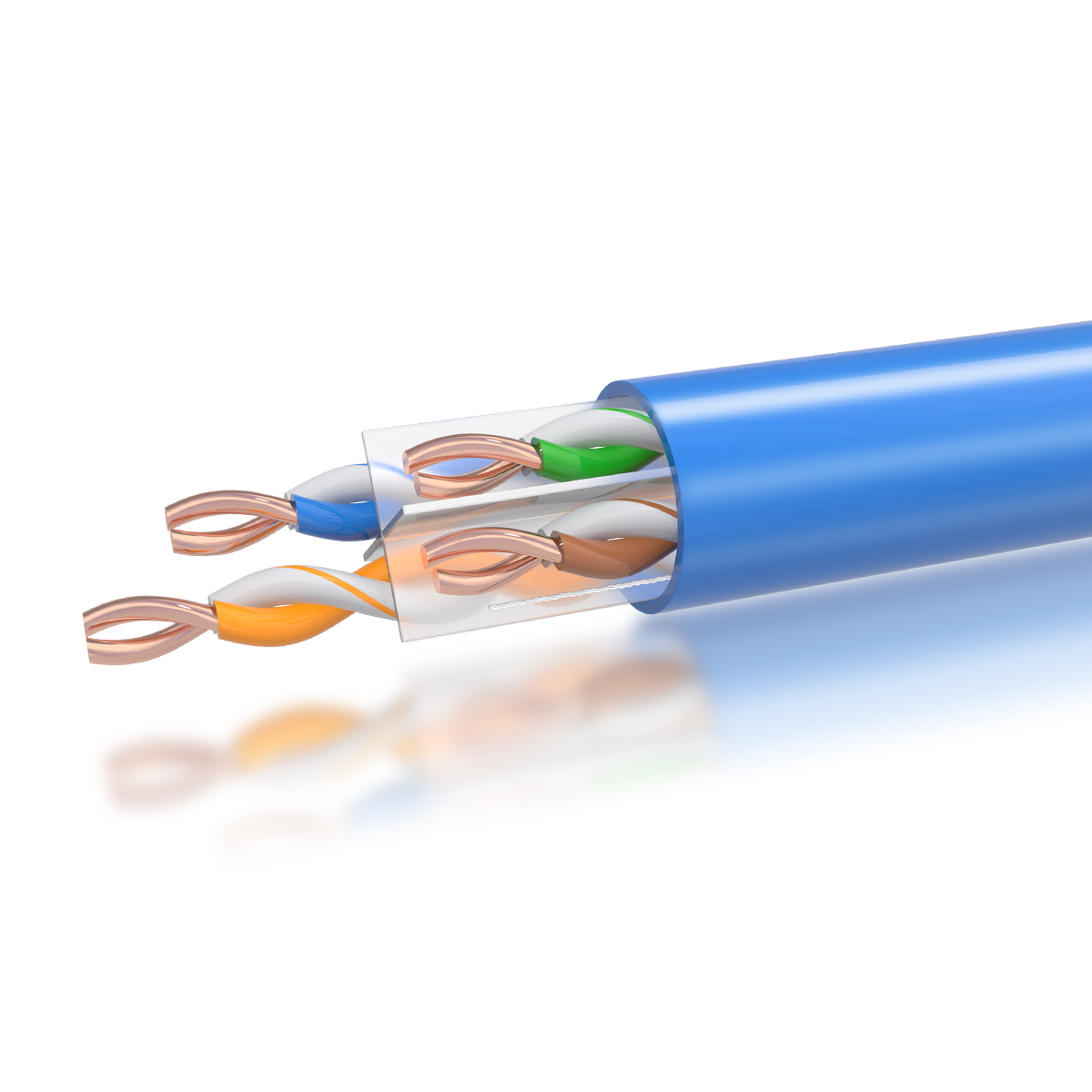

護套顏色：藍色 線對：4對（藍/藍白、橙/橙白、綠/綠白，棕/棕白）
線規：23AWG

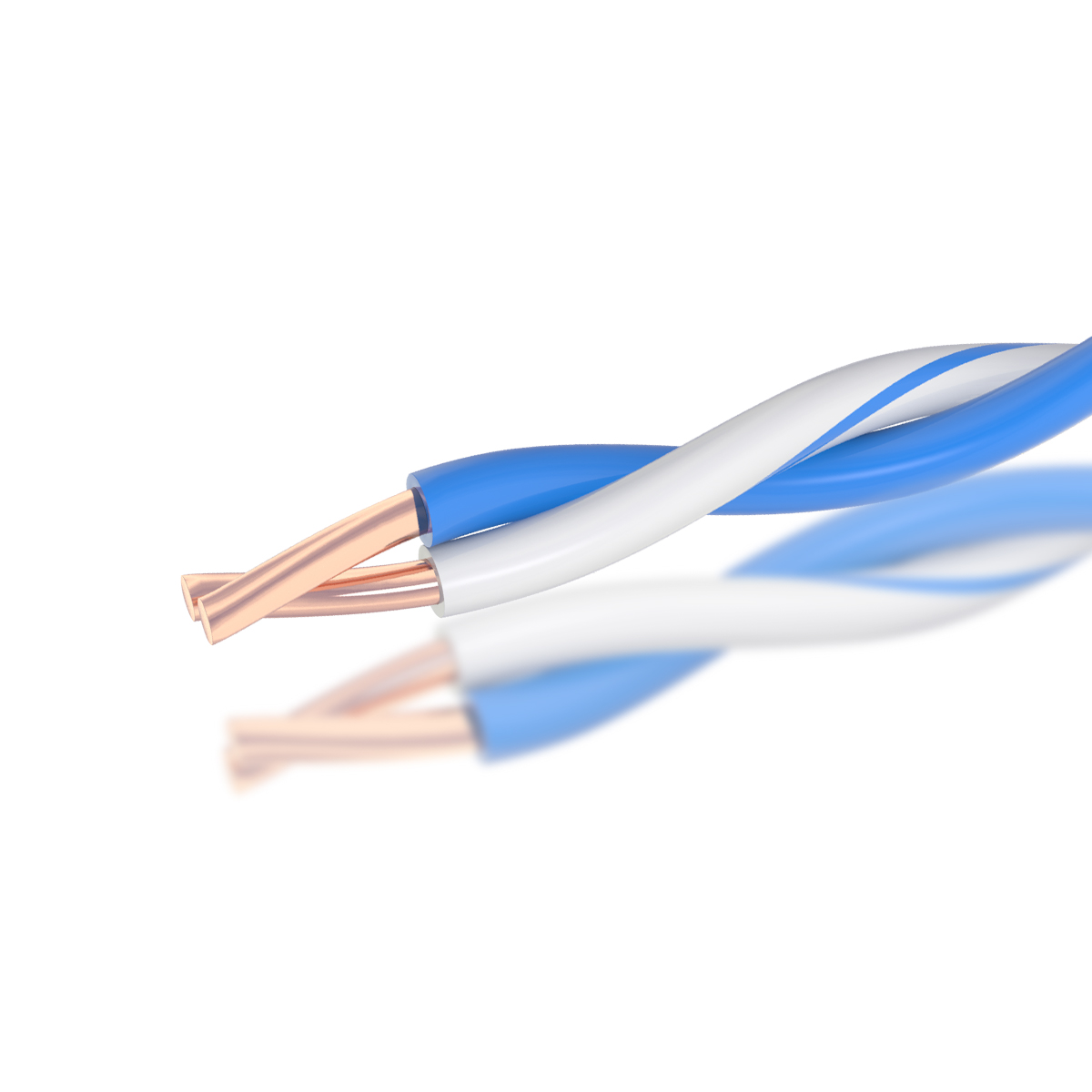

銅芯直徑：0.57±0.02mm 實心無氧銅導體
絕緣材質：高密度聚乙烯（HDPE）
帶寬及應用：支持250MHz，滿足IEEE 802.3 1000BASE-T應用

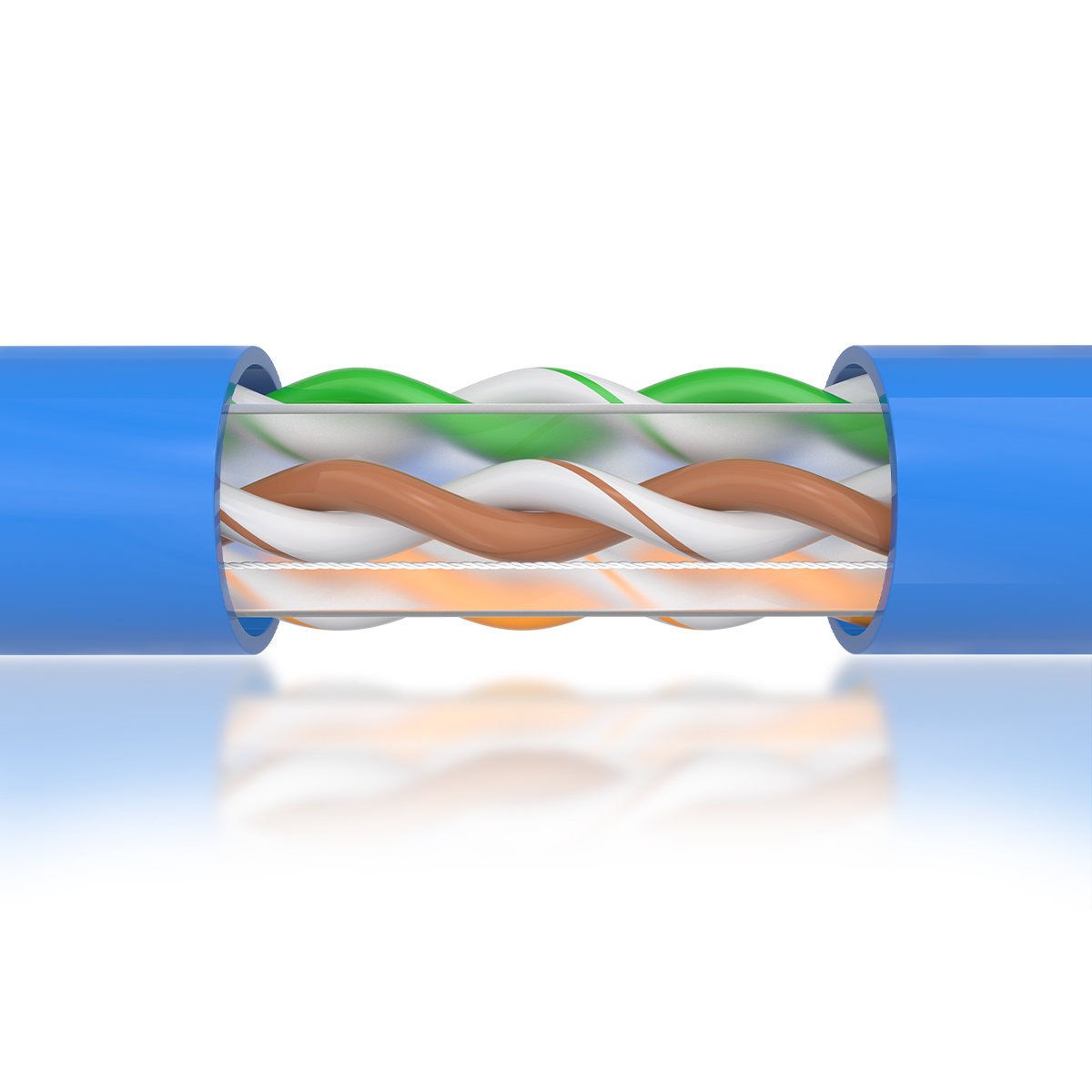

帶有十字骨架，分隔開對絞線，減少線對間近端串?dāng)_
撕裂繩：非吸濕性，非金屬
護套材料： LSZH
護套近似外徑： 6.2±0.3mm
導體斷裂伸長率：≥8%
最大拉力（N）：≤110
工作溫度-20～+60℃
最大不平衡工作電容(線對與地)：73.2pF / 100m
最大電阻不平衡 ：5%
直流電阻（最大）：9.4Ω/100m
絕緣電阻：>5000MΩ·km（+20℃ DC100-500V）
特性阻抗：100±15Ω
近端串音衰減（NEXT）在250MHz典型頻點最小值：39.3（dB）
回波損耗（RL）在250MHz典型頻點最小值：17.3（dB）
頻率
(MHz) | 特性阻抗
(ohm) | 回波損耗
(db) | 衰減
(db/100m) | 近端串音
(db/100m) | 等效遠端串音
(db/100m) |
0.772 | 100±15 | 19.4 | 1.8 | 67.0 | 66.2 |
1.0 | 20.0 | 2.0 | 65.3 | 64.0 |
4.0 | 23.0 | 4.1 | 56.3 | 52.0 |
8.0 | 24.5 | 5.8 | 51.8 | 45.9 |
10.0 | 25.0 | 6.5 | 50.3 | 44.0 |
16.0 | 25.0 | 8.2 | 47.2 | 39.9 |
20.0 | 25.0 | 9.3 | 45.8 | 38.0 |
25.0 | 24.3 | 10.4 | 44.3 | 36.0 |
31.25 | 23.6 | 11.7 | 42.9 | 34.1 |
62.5 | 21.5 | 17.0 | 38.4 | 28.1 |
100.0 | 20.1 | 22.0 | 35.3 | 24.0 |
